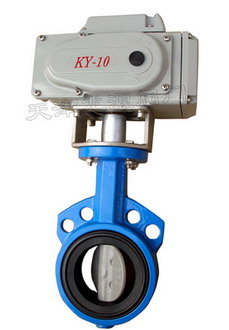

电动尼龙板蝶阀
◆新型环保无销尼龙板蝶阀产品特点

◆适用范围
公称能径：DN40~600（1.6"~24"） 公称压力：DN1.0~1.6MPa 工作温度：-50~110℃
适用介质：淡水、海水、气体、油品、碱、盐、有机化合物及弱酸等

 ◆外形尺寸

通径(mm)	英寸	尺寸（mm）
		L	H	C	D1	n-¢m	kg
50	2	42	212	130	120	4-22	3.2
65	2 1/2	45	230	150	136.2	4-22	5.8
80	3	45.5	233	164	160	4-22	6.5
100	4	52	270	188	185	4-24	11
125	5	54	298	220	215	4-24	13
150	6	56	337	252	238	4-26	16
200	8	61	407	305	295	4-26	27
250	10	65.3	481	370	357	4-29	35
300	12	77	555	430	407	4-29	51
350	14	77	610	470	467	4-30	76
400	16	86.5	715	565	515	4-28	97
450	18	105.5	778	620	565	4-28	125
500	20	131.8	870	695	620	4-28	186

专业制造、专业服务，嘉德为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是嘉德永恒的主题。嘉德严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

嘉德产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。

对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高嘉德的服务质量。

订货流程

客户采购清单请传真至 021-66525619，或来电咨询 021-66528888 021-66520586 021-56037070。

收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
