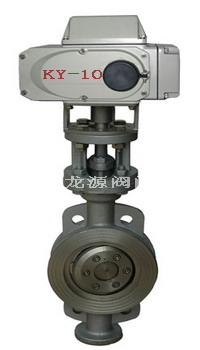

电动双偏心金属硬密封不锈钢对夹蝶阀

产品介绍

电动不锈钢对夹硬密封蝶阀
◆简介
1.本产品适用的介质范围宽。可用于水、蒸汽、汽油、空气、煤气等介质。
2.本产品适用场合广。如食品、饮料、医疗、石化、电厂、钢厂、工业环保水处理、高层建筑给排水管路作启闭调节介质流量之用。
3.本产品适用温度-20℃～+425℃。
4.工作压力大、耐磨损、使用寿命长。
5.密封可靠性好，具有自动定心作用，泄漏量小。
6.本产品分为对夹式和法兰式两种连接形式。
7.F四氟密封适用≤160℃。
◆主要零部件材质

名称	材料
阀体	铁球、铸钢、不锈钢
阀板	不锈钢、碳钢
阀杆	不锈钢
密封圈	不锈钢圈、聚四氟乙烯
填料	耐腐橡胶、聚四氟乙烯

◆性能范围：

公称通径		50-1000
公称压力		1.0	1.6	2.5
试验压力	壳体	1.5	2.4	3.75
	密封	1.1	1.76	2.75
适用温度		-20～+425℃
适用介质		液体或气体状腐蚀性介质

3
D 6 73 H--6 C·P·R·V系列对夹蝶阀外形及连接尺寸
9 F 10

公称通径	外形尺寸											连接尺寸
公称通径	L	H	D373H			D673H			D974H			PN0.6MPa		PN1.0MPa
DN	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-φd	D1	z-φd
50	43	112	350	180	200	625	245	72	530	250	255	110	4-φ14	125	4-φ18
65	46	115	370	180	200	625	245	72	550	250	255	130	4-φ14	145	4-φ18
80	49	120	380	180	200	645	245	72	565	250	255	150	4-φ14	160	8-φ18
100	56	138	420	180	200	675	355	92	600	250	255	170	4-φ18	180	8-φ18
125	64	164	460	180	200	715	355	92	640	250	255	200	8-φ18	210	8-φ18
150	70	175	555	270	280	800	355	92	705	300	315	225	8-φ18	240	8-φ22
200	71	208	605	270	280	850	250	170	775	300	315	280	8-φ18	295	8-φ22
250	76	243	680	270	280	925	250	170	945	300	315	335	12-φ18	350	12-φ22
300	83	283	800	380	420	1035	450	220	1070	300	315	395	12-φ22	400	12-φ22
350	92	310	835	380	420	1070	450	220	1140	300	315	445	12-φ22	460	16-φ22
400	102	340	915	450	470	1190	450	280	1210	300	315	495	16-φ22	515	16-φ26
450	114	380	960	480	490	1250	650	280	1335	575	714	550	16-φ22	565	20-φ26
500	127	410	1020	480	490	1295	650	380	1415	575	714	600	20-φ22	620	20-φ26
600	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-φ26	725	20-φ30
