◆简介：
1.本产品适用的介质范围宽。可用于水、蒸汽、汽油、空气、煤气等介质。
2.本产品适用场合广。如食品、饮料、医疗、石化、电厂、钢厂、工业环保水处理、高层建筑给排水管路作启闭调节介质流量之用。
3.本产品适用温度宽-20℃～+425℃
6.本产品分为对夹式和法兰式两种连接形式。
7.F四氟密封适用≤160℃。
◆主要零部件材质： 名称 材料 阀体 铁球、铸钢、不锈钢 阀板 不锈钢、碳钢 阀杆 不锈钢 密封圈 不锈钢圈、聚四氟乙烯 填料 耐腐橡胶、聚四氟乙烯
◆性能范围：
| 公称通径 | 50-1000 | |||
| 公称压力 | 1.0 | 1.6 | 2.5 | |
| 试验压力 | 壳体 | 1.5 | 2.4 | 3.75 |
| 密封 | 1.1 | 1.76 | 2.75 | |
| 适用温度 | -20～+425℃ | |||
| 适用介质 | 液体或气体状腐蚀性介质 | |||

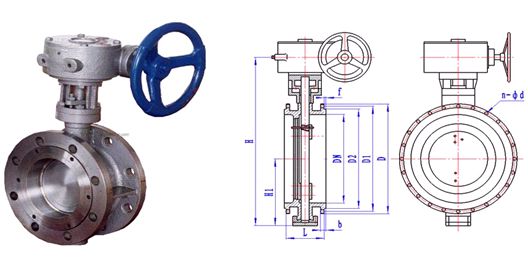

◆D343H-10/16/25型三偏心密封蝶阀外形和链接尺寸：
| 公称通径DN | L | H | H0 | PN1.0MPa | PN1.6MPa | PN2.5MPa | |||||||||
| D | D1 | b | Z-Φd | D | D1 | b | Z-Φd | D | D1 | b | Z-Φd | ||||
| 50 | 108 | 220 | 160 | 165 | 125 | 20 | 4-Φ18 | 165 | 125 | 16 | 4-Φ18 | 160 | 125 | 20 | 4-Φ18 |
| 65 | 112 | 220 | 175 | 185 | 145 | 20 | 4-Φ18 | 185 | 145 | 18 | 4-Φ18 | 180 | 145 | 22 | 8-Φ18 |
| 80 | 114 | 320 | 186 | 195 | 160 | 22 | 4-Φ18 | 200 | 160 | 20 | 4-Φ18 | 195 | 160 | 22 | 8-Φ18 |
| 100 | 127 | 320 | 192 | 215 | 180 | 22 | 8-Φ18 | 220 | 180 | 20 | 8-Φ18 | 230 | 190 | 24 | 8-Φ23 |
| 125 | 140 | 345 | 200 | 245 | 210 | 24 | 8-Φ18 | 250 | 210 | 22 | 8-Φ18 | 270 | 220 | 28 | 8-Φ25 |
| 150 | 140 | 385 | 230 | 280 | 240 | 24 | 8-Φ23 | 285 | 240 | 24 | 8-Φ23 | 300 | 250 | 30 | 8-Φ25 |
| 200 | 152 | 471 | 297 | 335 | 295 | 26 | 8-Φ23 | 340 | 295 | 26 | 12-Φ23 | 360 | 310 | 34 | 12-Φ25 |
| 250 | 165 | 533 | 327 | 390 | 350 | 28 | 12-Φ23 | 405 | 355 | 30 | 12-Φ25 | 425 | 370 | 36 | 12-Φ30 |
| 300 | 178 | 606 | 364 | 440 | 400 | 28 | 12-Φ23 | 460 | 410 | 30 | 12-Φ26 | 485 | 430 | 40 | 16-Φ30 |
| 350 | 190 | 694 | 404 | 500 | 460 | 30 | 16-Φ23 | 520 | 470 | 34 | 16-Φ26 | 550 | 490 | 44 | 16-Φ34 |
| 400 | 216 | 757 | 444 | 565 | 515 | 32 | 16-Φ25 | 580 | 525 | 36 | 16-Φ30 | 610 | 550 | 48 | 16-Φ34 |
| 450 | 222 | 814 | 472 | 615 | 565 | 32 | 20-Φ25 | 640 | 585 | 40 | 20-Φ30 | 660 | 600 | 50 | 20-Φ34 |
| 500 | 229 | 902 | 522 | 670 | 620 | 34 | 20-Φ25 | 715 | 650 | 44 | 20-Φ34 | 730 | 660 | 52 | 21-Φ41 |
| 600 | 267 | 1048 | 608 | 780 | 725 | 36 | 20-Φ23 | 840 | 770 | 48 | 20-Φ41 | 840 | 770 | 56 | 20-Φ41 |
| 700 | 292 | 1273 | 795 | 895 | 840 | 40 | 24-Φ30 | 910 | 840 | 50 | 24-Φ41 | 955 | 875 | 60 | 24-Φ48 |
| 800 | 318 | 1382 | 835 | 1010 | 950 | 44 | 24-Φ34 | 1020 | 950 | 52 | 24-Φ41 | 1070 | 990 | 64 | 24-Φ48 |
| 900 | 330 | 1497 | 885 | 1110 | 1050 | 46 | 28-Φ34 | 1120 | 1050 | 54 | 28-Φ41 | 1180 | 1090 | 66 | 28-Φ54 |
| 1000 | 410 | 1617 | 945 | 1220 | 1160 | 50 | 28-Φ34 | 1255 | 1170 | 56 | 28-Φ48 | 1305 | 1210 | 68 | 28-Φ56 |
| 1200 | 470 | 2180 | 1160 | 1455 | 1380 | 56 | 32-Φ41 | 1485 | 1390 | 58 | 32-Φ54 | 1525 | 1420 | 72 | 32-Φ68 |
不断提升服务质量，精益求精，“真诚的服务”是嘉德永恒的主题。嘉德严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
嘉德产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高嘉德的服务质量。
客户采购清单请传真至 021-66525619，或来电咨询 021-66528888 021-66520586 021-56037070。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
