◆产品概述

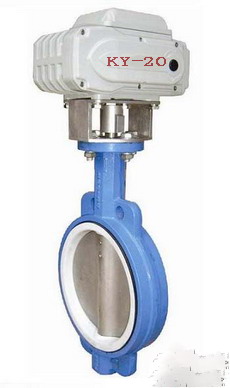

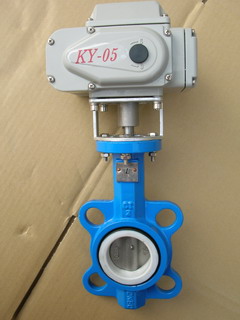

电动衬氟蝶阀 蝶阀阀座与阀板是由全PTFE制作而成,既具有普通蝶阀的机械强度,又能发挥PTFE或PA的耐强化学介质特性。采用的是双段轴,上下分段的技术。不适用于有颗粒和温度偏高的工艺介质中。
■有不锈钢阀体可选
■适用化学介质
■法兰对夹孔连接适用多种标准
◆衬氟电动蝶阀 参数
电动执行器 | 普通开关型、无源触点开关型 电位计型带电阻输出 电位计型带4-20mA 调节型输入输出4-20mA |
电压 | AC220V AC110V AC380 DC12V DC24V DC110V |
公称通径 | DN50-500mm |
公称压力 | 1.6MPa |
适用温度 | PTFE:-30~+150℃ |
连接方式 | 对夹式、凸耳对夹式 |
阀体结构 | 分段式 |
阀体材质 | 球墨铸铁、铸钢 |
阀板材质 | 球墨铸铁、铸钢 |
阀座衬里 | PTFE |
适用介质 | 强酸、强碱、强氧化剂等 |
接线图及工作原理 |
◆设计标准
阀门结构长度:ISO 5752—1988
阀门法兰连接:ISO 7005.2
阀门 检验:ISO/DIN 5208—1987
驱动装置连接: ISO/DIN 5211—1982
◆ 主要零部件材质
材质 | Z | C | P | R |
阀体 | ZB | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12MoTi |
阀板 | 球磨 不锈钢 | 不锈钢 或衬里 | 不锈钢 或衬里 | 不锈钢 或衬里 |
阀杆 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti或衬里 | 1Cr18Ni9Ti |
阀座 |
| 增强聚四氟乙烯PTFE |
◆衬氟电动蝶阀 尺寸
通径(mm) | 英寸 | 尺寸(mm) | |||||
L | H | C | D1 | n-¢m | kg | ||
50 | 2 | 42 | 212 | 130 | 120 | 4-22 | 3.2 |
65 | 2 1/2 | 45 | 230 | 150 | 136.2 | 4-22 | 5.8 |
80 | 3 | 45.5 | 233 | 164 | 160 | 4-22 | 6.5 |
100 | 4 | 52 | 270 | 188 | 185 | 4-24 | 11 |
125 | 5 | 54 | 298 | 220 | 215 | 4-24 | 13 |
150 | 6 | 56 | 337 | 252 | 238 | 4-26 | 16 |
200 | 8 | 61 | 407 | 305 | 295 | 4-26 | 27 |
250 | 10 | 65.3 | 481 | 370 | 357 | 4-29 | 35 |
300 | 12 | 77 | 555 | 430 | 407 | 4-29 | 51 |
350 | 14 | 77 | 610 | 470 | 467 | 4-30 | 76 |
400 | 16 | 86.5 | 715 | 565 | 515 | 4-28 | 97 |
450 | 18 | 105.5 | 778 | 620 | 565 | 4-28 | 125 |
500 | 20 | 131.8 | 870 | 695 | 620 | 4-28 | 186 |
