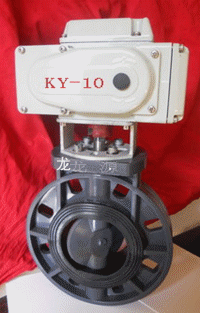

电动UPVC蝶阀
◆产品概述:
UPVC蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，外型结构紧凑美观，本体重量轻容易安装，应用范围广，材质卫生无毒、耐磨损、容易拆卸，维护简单易行。
◆主要性能参数表：
| 项目 | 介质温度 | 工作压力 | 回转角 | 开关时间 | 电源 | 控制方式 | 防护等级 |
| 参数
| 无冻结-15～60℃ | 1.0MPa | 96° | 30秒 | 220AC 380VAC | E S A R Z型 | IP65 |
◆手动UPVC蝶阀 D71X-10S
| 规格 | d | d 1×N | H | H1 | L | C1 | C2 | D | W | 压力MPa |
| DN50 | 50 | 19×4 | 240 | 160 | 43 | 125 | 120 | 159.5 | 200 | 1.0 |
| DN 65 | 65 | 19×4 | 263 | 171 | 46 | 145 | 139 | 181 | 200 | 1.0 |
| DN 80 | 80 | 19×8 | 293 | 194 | 49 | 160 | 150 | 198 | 240 | 1.0 |
| DN 100 | 100 | 19×8 | 325 | 210 | 58 | 190.5 | 175 | 229 | 240 | 1.0 |
| DN 125 | 125 | 23×8 | 375 | 245 | 64 | 216 | 210 | 260 | 304 | 1.0 |
| DN 150 | 150 | 23×8 | 400 | 258 | 70 | 241.3 | 240 | 287 | 304 | 1.0 |
| DN 200 | 200 | 23×8 | 480 | 308 | 88 | 298.5 | 290 | 345 | 304 | 1.0 |
| DN 250 | 250 | 25×12 | 555 | 355 | 98 | 362 | 350 | 411 | 300 | 0.6 |
| DN 300 | 300 | 25×12 | 640 | 398 | 108 | 431.8 | 400 | 485 | 300 | 0.6 |
| DN 350 | 350 | 25×16 | 675 | 420 | 88 | 469 | 437 | 510 | 300 | 0.6 |
| DN 400 | 400 | 25×16 | 730 | 445 | 98 | 516 | 494 | 570 | 410 | 0.6 |
| DN450 | 450 | 25×20 | 806 | 500 | 109 | 565 | 565 | 605 | 410 | 0.6 |
| DN500 | 500 | 25×20 | 830 | 490 | 135 | 620 | 620 | 666 | 410 | 0.6 |
◆UPVC蝶阀零件名称
| 件号No. | 名称 | 件数 | 材质 | 件号No. | 名称 | 件数 | 材质 |
| 1. | 阀体 | 1 | UPVC、FR、PP、PVDF | 12. | 方位块垫块 | 1 | UPVC |
| 2. | 阀板 | 1 | UPVC、PCR、PVDF | 13. | 方位块螺母 | 3 | SUS |
| 3. | 阀杆 | 1 | 2Cr13 | 14. | 方位指示片 | 1 | ABS |
| 4. | 止泄环 | 1 | EPDM、TPE、TEFLON | 15. | 把手衬套 | 1 | A₃ |
| 5. | 把手 | 1 | ABS | 16. | 把手垫圈 | 1 | SUS |
| 6. | 把手户片 | 1 | ABS | 17. | 把手插销 | 1 | SUS |
| 7. | 把手弹簧 | 1 | SUS | 18. | 开关握把 | 1 | UPVC |
| 8. | 弹簧承片 | 1 | SUS | 19. | 握把插销 | 1 | SUS |
| 9. | 把手螺母 | 1 | SUS | 20. | 弹簧室护片 | 1 | ABS |
| 10. | O型环 | 2 | EPDM、FPM | 21. | 把手拉杆 | 1 | SUS |
| 11. | 方位块 | 1 | SUS |
|
|
|
|
不断提升服务质量，精益求精，“真诚的服务”是嘉德永恒的主题。嘉德严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
嘉德产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高嘉德的服务质量。
客户采购清单请传真至 021-66525619，或来电咨询 021-66528888 021-66520586 021-56037070。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
