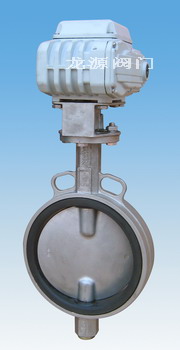

电动不锈钢对夹蝶阀

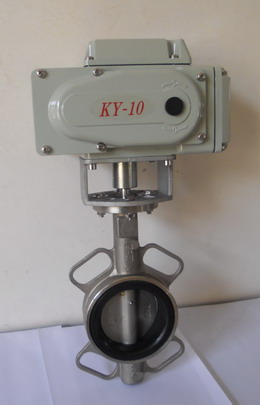

电动不锈钢对夹蝶阀

用途及特点
1. 小型轻便,容易拆装及维修,并可在任意位置安装。
2. 结构简单、紧凑,90°回转启闭迅速。
3. 操作扭矩小、省力轻巧。
4. 流量特性趋于直线,调节性能好。
5. 启闭实验次数多达数万次,寿命长。
6. 达到完全封闭,气体实验泄漏为零。
7. 选择不同部件材质,可使用多种介质。
采用标准
 设计标准:GB/T12238-1989;         ISO 10631-1994BSEN593-1998
 法兰连接尺寸:GB/T17241.6-1998       ISO7005-2BSEN1092-2002
 结构长度:GB/T1221-1989;           ISO5752-1988BSEN558-1
 压力试验:GB/T13927-1992;JB/T9092-1999;     ISO5028-1993BSEN6755-1-1986
主要技术参数

1..电源可选:220VAC50Hz,380VAC50Hz,24VDC
2..
控制原理:智能调节型(Z型): in4-20mAout 4-20mA,  电源220VAC

开关型标准型(E型),无源触点型(S型),开度信号型(R型) 详见使用说明书

称通径

DN(mm)                50-2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

适用介质

空气、水、污水、蒸汽、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

主要零件材质

零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢

填料

Ο型圈、柔性石墨

蝶阀密封材料选用和适用温度

材料品种

氯丁橡胶

丁氰橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

X J

XA JA

XB JB

XC\JC F

XD JD

XEJE

耐最高温度

82

93

150

232

250

204

耐最低温度

-40

-40

-40

-268

-70

-23

适用工作温度

65

80

120

200

200

180

“A”型蝶阀外形尺寸,连接尺寸和重量

规格Size

A

B

C

D

L

H

D1

n-ф

K

E

n1-ф1

ф2

G

n2-M

总重(kg)

Mm

Inch

50

2

161

80

42

52.9

32

84.84

120

4-23

77

57.15

4-6.7

12.6

118

---

2.5

65

2.5

175

89

44.7

64.5

32

96.2

136.2

4-26.5

77

57.15

4-6.7

12.6

137

---

3.2

80

3

181

95

45.2

78.8

32

61.23

160

8-18

77

57.15

4-6.7

12.6

143

---

3.6

100

4

200

114

52.1

104

32

70.80

185

4-24.5

92

69.85

4-10.3

15.77

156

---

4.9

125

5

213

127

54.4

123.3

32

82.28

215

4-23

92

69.85

4-10.3

18.92

190

---

7

150

6

226

139

55.8

156.6

32

91.08

238

4-25

92

69.85

4-10.3

18.92

212

---

7.8

200

8

260

175

60.6

202.5

45

112.89
76.95

295

4-25

4.23

115

88.9

4-14.3

22.10

268

---

13.2

250

10

292

203

65.6

250.5

45

92.40

357

4-29

115

88.9

4-14.3

28.45

325

---

19.2

300

12

337

242

76.9

301.6

45

105.34

407

4-29

140

107.95

4-14.3

31.60

403

---

32.5

350

14

368

267

76.5

333.3

45

91.11

467

4-30

140

107.95

4-14.3

31.60

436

---

41.3

400

16

400

309

86.5

389.6

51.2
72

100.47
102.42

515
525

4-26
4-30

197

158.75

4-20.6

33.15

488

---

61

450

18

422

328

105.6

440.51

51.2
72

88.39
91.51

565
585

4-26
4-30

197

158.75

4-20.6

38

539

---

79

500

20

480

361

131.8

491.6

64.2
82

96.99
101.68

620
650

4-26
4-33

197

158.75

4-20.6

41.15

593

---

128

600

24

562

459

152

592.5

70.2
82

113.42
120.46

725
770

20-30
20-36

276

215.9

4-22.2

50.65

816

---

188

700

28

624

520

163

695

66
82

109.65

840

24-30
20-36

300

254

8-18

55
63.35

895

4-M33

284

800

32

672

591

188

794.7

6682

124

950

24-33
24-39

300

254

8-18

55
63.35

1015

---

368

900

36

720

656

203

864.7

118

117.57

1050

24-33

300

254

8-18

75

1115

4-M30

713

1000

40

800

721

216

965

142

129.89

1160

24-36

300

254

8-18

85

1230

4-M33

864



注:DN50~800A”型蝶阀分别适用于PN1.0/PN1.6MPa二种压力级,表中每格有两个尺寸的分别表示PN1.0/PN1.6MPa二种压力级连接尺寸,与阀门连接的管法兰尺寸参照法兰连接尺寸表(图一)。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、气动等。表中DN50~500D1n-ф尺寸为蝶阀本身安装定位尺寸,其中DN50~350D1n-ф尺寸包容GB9112-88,DIN2501(德国),BS4504(英国), ISO2084ISO2531(国际标准),BS10-E(英国),ANSI1259(美国)等法兰连接标准。

LT”型蝶阀外形尺寸,连接尺寸和重量

规格Size

A

B

C

D

L

H

D1

n-M

K

E

n1-ф1

ф2

G

总重(kg)

Mm

Inch

50

2

161

80

42

52.9

32

88.388

125

4-M16

77

57.15

4-6.7

12.6

118

3.8

65

2.5

175

89

44.7

64.5

32

102.54

145

4-M16

77

57.15

4-6.7

12.6

137

4.2

80

3

181

95

45.2

78.8

32

61.23

160

8-M16

77

57.15

4-6.7

12.6

178

4.7

100

4

200

114

52.1

104

32

68.88

180

8-M16

92

69.85

4-10.3

15.77

206

9.0

125

5

213

127

54.4

123.3

32

80.36

210

8-M16

92

69.85

4-10.3

18.92

238

10.9

150

6

226

139

55.8

156.6

32

91.84

240

8-M20

92

69.85

4-10.3

18.92

266

14.2

200

8

260

175

60.6

202.5

45

112.89
76.35

295

8-M02
12-M20

115

88.9

4-14.3

22.10

329

18.2

250

10

292

203

65.6

250.5

45

90.59
91.88

350
355

12-M20
12-M24

115

88.9

4-14.3

28.45

393

26.8

300

12

337

242

76.9

301.6

45

103.52
106.12

400
410

12-M20
12-M24

140

107.95

4-14.3

31.60

462

40

350

14

368

267

76.5

333.3

45

89.74
91.69

460
470

16-M20
16-M24

140

107.95

4-14.3

31.60

515

56

400

16

400

309

86.5

389.6

51.2
72

100.48
102.42

515
525

16-M24
16-M27

197

158.75

4-20.6

33.15

579

96

450

18

422

328

105.6

440.51

51.2
72

88.38
91.51

565
585

20-M24
20-M27

197

158.75

4-20.6

38

627

122

500

20

480

361

131.8

491.6

64.2
82

96.99
101.68

620
650

20-M24
20-M30

197

158.75

4-20.6

41.15

696

202

600

24

562

459

152

592.5

70.2
82

113.42
120.46

725
770

20-M27
20-M33

276

215.9

4-22.2

50.65

821

270
