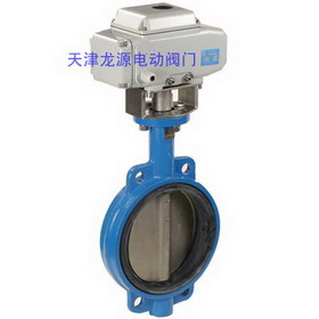

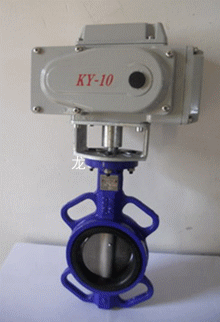

电动对夹蝶阀
◆采用标准:
设计标准:GB/T12238-1989;
ISO 10631-1994或BSEN593-1998
法兰连接尺寸:GB/T17241.6-1998;
ISO7005-2或BSEN1092-2002
结构长度:GB/T1221-1989;
ISO5752-1988或BSEN558-1
压力试验:GB/T13927-1992;JB/T9092-1999;
ISO5028-1993或BSEN6755-1-1986
◆主要技术参数:
1..电源可选:220VAC50Hz,380VAC50Hz,24VDC
2..控制原理:智能调节型(Z型): in:4-20mA,out: 4-20mA, 电源220VAC
开关型标准型(E型),无源触点型(S型),开度信号型(R型) 详见使用说明书
公称通径 | DN(mm) 50-2000 | |||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
适用介质 | 空气、水、污水、蒸汽、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
◆主要零件材质:
零件名称 | 材料 |
阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟乙烯 |
阀杆 | 2Cr13、不锈钢 |
填料 | Ο型圈、柔性石墨 |
◆蝶阀密封材料选用和适用温度:
材料品种 | 氯丁橡胶 | 丁氰橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
代号 | X或 J | XA或 JA | XB或 JB | XC\JC或 F | XD或 JD | XE或JE |
耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
“A”型蝶阀外形尺寸,连接尺寸和重量
规格Size | A | B | C | D | L | H | D1 | n-ф | K | E | n1-ф1 | ф2 | G | n2-M | 总重(kg) | |
Mm | Inch | |||||||||||||||
50 | 2” | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | --- | 2.5 |
65 | 2.5” | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 136.2 | 4-26.5 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | --- | 3.2 |
80 | 3” | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 143 | --- | 3.6 |
100 | 4” | 200 | 114 | 52.1 | 104 | 32 | 70.80 | 185 | 4-24.5 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | --- | 4.9 |
125 | 5” | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | --- | 7 |
150 | 6” | 226 | 139 | 55.8 | 156.6 | 32 | 91.08 | 238 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | --- | 7.8 |
200 | 8” | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 4-25 4.23 | 115 | 88.9 | 4-14.3 | 22.10 | 268 | --- | 13.2 |
250 | 10” | 292 | 203 | 65.6 | 250.5 | 45 | 92.40 | 357 | 4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | --- | 19.2 |
300 | 12” | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4-29 | 140 | 107.95 | 4-14.3 | 31.60 | 403 | --- | 32.5 |
350 | 14” | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4-30 | 140 | 107.95 | 4-14.3 | 31.60 | 436 | --- | 41.3 |
400 | 16” | 400 | 309 | 86.5 | 389.6 | 51.2 | 100.47 | 515 | 4-26 | 197 | 158.75 | 4-20.6 | 33.15 | 488 | --- | 61 |
450 | 18” | 422 | 328 | 105.6 | 440.51 | 51.2 | 88.39 | 565 | 4-26 | 197 | 158.75 | 4-20.6 | 38 | 539 | --- | 79 |
500 | 20” | 480 | 361 | 131.8 | 491.6 | 64.2 | 96.99 | 620 | 4-26 | 197 | 158.75 | 4-20.6 | 41.15 | 593 | --- | 128 |
600 | 24” | 562 | 459 | 152 | 592.5 | 70.2 | 113.42 | 725 | 20-30 | 276 | 215.9 | 4-22.2 | 50.65 | 816 | --- | 188 |
700 | 28” | 624 | 520 | 163 | 695 | 66 | 109.65 | 840 | 24-30 | 300 | 254 | 8-18 | 55 | 895 | 4-M33 | 284 |
800 | 32” | 672 | 591 | 188 | 794.7 | 6682 | 124 | 950 | 24-33 | 300 | 254 | 8-18 | 55 | 1015 | --- | 368 |
900 | 36” | 720 | 656 | 203 | 864.7 | 118 | 117.57 | 1050 | 24-33 | 300 | 254 | 8-18 | 75 | 1115 | 4-M30 | 713 |
1000 | 40” | 800 | 721 | 216 | 965 | 142 | 129.89 | 1160 | 24-36 | 300 | 254 | 8-18 | 85 | 1230 | 4-M33 | 864 |
注:DN50~800”A”型蝶阀分别适用于PN1.0/PN1.6MPa二种压力级,表中每格有两个尺寸的分别表示PN1.0/PN1.6MPa二种压力级连接尺寸,与阀门连接的管法兰尺寸参照法兰连接尺寸表(图一)。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、气动等。表中DN50~500中D1和n-ф尺寸为蝶阀本身安装定位尺寸,其中DN50~350的D1和n-ф尺寸包容GB9112-88,DIN2501(德国),BS4504(英国), ISO2084,ISO2531(国际标准),BS10-E(英国),ANSI1259(美国)等法兰连接标准。
“LT”型蝶阀外形尺寸,连接尺寸和重量
规格Size | A | B | C | D | L | H | D1 | n-M | K | E | n1-ф1 | ф2 | G | 总重(kg) | |
Mm | Inch | ||||||||||||||
50 | 2” | 161 | 80 | 42 | 52.9 | 32 | 88.388 | 125 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | 3.8 |
65 | 2.5” | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | 4.2 |
80 | 3” | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 178 | 4.7 |
100 | 4” | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 | 9.0 |
125 | 5” | 213 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 | 10.9 |
150 | 6” | 226 | 139 | 55.8 | 156.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 | 14.2 |
200 | 8” | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 8-M02 | 115 | 88.9 | 4-14.3 | 22.10 | 329 | 18.2 |
250 | 10” | 292 | 203 | 65.6 | 250.5 | 45 | 90.59 | 350 | 12-M20 | 115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
300 | 12” | 337 | 242 | 76.9 | 301.6 | 45 | 103.52 | 400 | 12-M20 | 140 | 107.95 | 4-14.3 | 31.60 | 462 | 40 |
350 | 14” | 368 | 267 | 76.5 | 333.3 | 45 | 89.74 | 460 | 16-M20 | 140 | 107.95 | 4-14.3 | 31.60 | 515 | 56 |
400 | 16” | 400 | 309 | 86.5 | 389.6 | 51.2 | 100.48 | 515 | 16-M24 | 197 | 158.75 | 4-20.6 | 33.15 | 579 | 96 |
450 | 18” | 422 | 328 | 105.6 | 440.51 | 51.2 | 88.38 | 565 | 20-M24 | 197 | 158.75 | 4-20.6 | 38 | 627 | 122 |
500 | 20” | 480 | 361 | 131.8 | 491.6 | 64.2 | 96.99 | 620 | 20-M24 | 197 | 158.75 | 4-20.6 | 41.15 | 696 | 202 |
600 | 24” | 562 | 459 | 152 | 592.5 | 70.2 | 113.42 | 725 | 20-M27 | 276 | 215.9 | 4-22.2 | 50.65 | 821 | 270 |
