电动硬密封对夹蝶阀

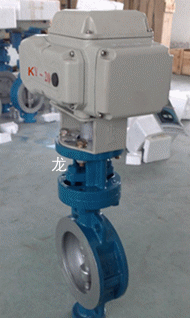

                                电动对夹金属硬密封蝶阀

简介
1.本产品适用的介质范围宽。可用于水、蒸汽、汽油、空气、煤气等介质。
2.
本产品适用场合广。如食品、饮料、医疗、石化、电厂、钢厂、工业环保水处理、高层建筑给排水管路作启闭调节介质流量之用。
3.
本产品适用温度宽-20℃~+425℃。
4.
工作压力大、耐磨损、使用寿命长。
5.
密封可靠性好,具有自动定心作用,泄漏量小。
6.
本产品分为对夹式和法兰式两种连接形式。
7.F
四氟密封适用≤160℃。
主要零部件材质

名称

材料

阀体

铁球、铸钢、不锈钢

阀板

不锈钢、碳钢

阀杆

不锈钢

密封圈

不锈钢圈、聚四氟乙烯

填料

耐腐橡胶、聚四氟乙烯

◆性能范围:

公称通径

50-1000

公称压力

1.0

1.6

2.5

试验压力

壳体

1.5

2.4

3.75

密封

1.1

1.76

2.75

适用温度

-20+425

适用介质

液体或气体状腐蚀性介



  3

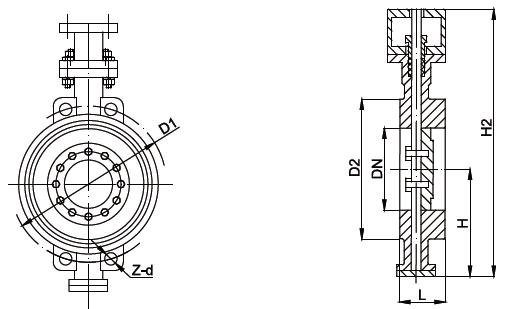

D 6 73 H--6 C·P·R·V系列对夹蝶阀外形及连接尺寸
  9    F  10

公称通径

外形尺寸

连接尺寸

L

H

D373H

D673H

D974H

PN0.6MPa

PN1.0MPa

DN

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-φd

D1

z-φd

50

43

112

350

180

200

625

245

72

530

250

255

110

4-φ14

125

4-φ18

65

46

115

370

180

200

625

245

72

550

250

255

130

4-φ14

145

4-φ18

80

49

120

380

180

200

645

245

72

565

250

255

150

4-φ14

160

8-φ18

100

56

138

420

180

200

675

355

92

600

250

255

170

4-φ18

180

8-φ18

125

64

164

460

180

200

715

355

92

640

250

255

200

8-φ18

210

8-φ18

150

70

175

555

270

280

800

355

92

705

300

315

225

8-φ18

240

8-φ22

200

71

208

605

270

280

850

250

170

775

300

315

280

8-φ18

295

8-φ22

250

76

243

680

270

280

925

250

170

945

300

315

335

12-φ18

350

12-φ22

300

83

283

800

380

420

1035

450

220

1070

300

315

395

12-φ22

400

12-φ22

350

92

310

835

380

420

1070

450

220

1140

300

315

445

12-φ22

460

16-φ22

400

102

340

915

450

470

1190

450

280

1210

300

315

495

16-φ22

515

16-φ26

450

114

380

960

480

490

1250

650

280

1335

575

714

550

16-φ22

565

20-φ26

500

127

410

1020

480

490

1295

650

380

1415

575

714

600

20-φ22

620

20-φ26

600

154

470

1225

480

490

1455

850

380

1605

656

810

705

20-φ26

725

20-φ30
