GTD气动UPVC蝶阀

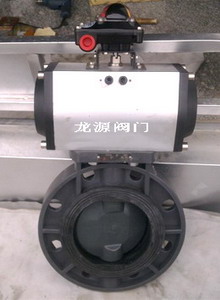

气动UPVC蝶阀型号:GTD-D671X-10U

 产品简介
该产品采用UPVC材质,橡胶密封,对夹式蝶阀。适用于温度≤60℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
特点
1.设计新颖、合理、结构独特,重量轻,启闭迅速。
2.
操作力矩小,操作方便,省力灵巧。
3.
可以任意位置安装,维修方便。
4.
密封件可以更换,密封性能可靠达到双向密封零泄漏。
5.
密封材料耐老化、耐腐蚀,使用寿命长等特点。
6.
启闭实验次数多达数万次,寿命长。
执行机构
   采用新型系列GTD型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1.
齿轮式双活塞,输出力矩大,体积小。
2.
气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。
4
、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度
附件的选项
⊕根据不同控制和要求可选择下列附件:
1.
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
2.
调节型附件:电气定位器、气动定位器、电气转换器。
3.
气源处理附件:空气过滤减压阀、气源处理三联件。
4.
手动机构:HVSD手操机构

 UPVC 尺寸



50

65

80

100

125

150

200

250

300

JIS

D1

120

140

150

175

210

240

290

355

400

n-Φe

4-19

4-19

8-19

8-19

8-23

8-23

12-23

12-25

16-25

ANSI

D1

120.39

139.44

152.40

190.50

216

241.55

298.50

362

432

n-Φe

4-19

4-19

4-19

8-19

8-22

8-22

12-22

12-25

12-25

DIN

D1

125

145

160

180

210

240

295

350

440

n-Φe

4-18

4-18

4-18

8-18

8-18

8-18

8-23

8-23

12-23

D

165

185

200

229

257

285

343

411

490

D2

56.6

69.5

79.5

102.5

130

152

203

255

309.5

W1

43

46

46

56

69

75

85

109

133

W2

29

31

31

40

50

54

69

88

103.5

H1

235

245

260

280

322

374

428

482

574

H2

103

113

115

135.5

164

169

201

242

302

L

214

214

252

252

270

354

418

450

518
