GTD气动对夹蝶阀

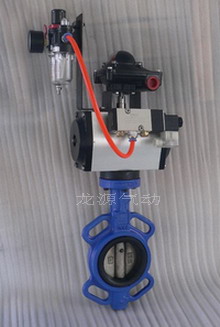

                        GTD气动软密封蝶阀

一、气动软密封蝶阀 用途及特点
该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1
、设计新颖、合理、结构独特,重量轻,启闭迅速。
2
、操力矩小,操作方便,省力灵巧。
3
、可以任何位置安装,维修方便。
4
、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5
、密封材料耐老化、耐腐蚀,使用寿命长等特点。
二、气动软密封蝶阀 采用标准
设计标准:GB/T2238-1989     法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989     压力试验:GB/T13927-1992;JB/T9092-1999
三、气动软密封蝶阀 执行机构
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1
、齿轮式双活塞,输出力矩大,体积小。 2、气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。  4、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与阀门的同步精度。
四、气动软密封蝶阀 附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
五、气动软密封蝶阀 主要技术参数

公称通径

DNmm

502000

公称压力

PNMPa

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

六、气动软密封蝶阀  主要零件材质

零件名称

材料

阀体

球墨铸钢、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O

七、气动软密封蝶阀  蝶阀密封材料选用和适用温度

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型号代号

XJ

XAJA

XBJB

FXCJC

XDJD

XEJE

X1

N

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

八、气动软密封蝶阀  外形尺寸

公称通径(DN)

L

D1

D

z-φd

H

H0

A

B

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

626

355

93

200

60

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

860

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380
