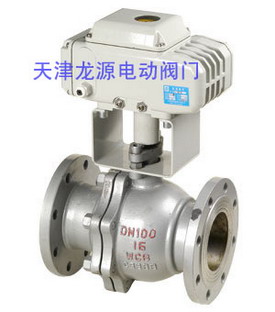

电动铸钢法兰球阀

电动铸钢法兰球阀



简介

球阀是近年来发展的先进技术的结晶品。设计合理,构造独特,具有流体阻力小,密封性能好,启闭自如,使用寿命长,维修方便,节能效果好的特点,是用于管路启闭的理想装置。本公司球阀使用于气动、电动装置,实现气动电动等远距离控制。
说明
1.连接法兰尺寸按JB79JB77的规定。
2.
结构长度按JB1686的规定。
3.
制造和验收技术条件按GB12237的规定,压力试验按ZB16006的规定。
主要性能参数:
 1.阀体材质:WCB, 不锈钢球     压力:1.62.54.06.4MPa  ,

密封:F4 , 温度:-20150℃(密封:PPL 温度:-20300
 2.
电源可选:220VAC50Hz, 380VAC50Hz,  24VDC
 3.
控制原理:智能调节型(Z型): in420mAout420mA,  电源220VAC

开关型标准型(E型),无源触点型(S型),   开度信号型(R型) 详见使用说明书
性能规范

公称压力PNMPa

1.6

2.5

4.0

试验压力

壳体

液体

2.4

3.75

6.0

密封

1.76

2.75

4.4

气体

0.6

0.6





最高工作压力

1.6

2.5

4.0

适用介质

P:硝酸类

R:醋酸类

C:水、油品

适用温度

一般阀度

100

100

150

特殊阀度

300

其它

防静电

防火

主要零部件材质:

零件名称

阀门名称材料代号

P

R

C

 阀体

ZG1Cr18Ni9

ZG1Cr18Ni12Mo2Ti

WCB

球体

阀杆

1Cr18Ni9

1Cr18Ni12Mo2Ti

2Cr13

阀座

F:聚斯氟乙烯 S:特种聚四乙烯PTFE

填料

聚四氟乙烯PTFE

法兰球阀的主要技术参数:

名 称

材质

适用温度

适用介质

C

P

P8

R

R8

  聚四氟乙烯-20150增强聚   四氟乙烯

-20180

金属镶嵌对位聚苯

-20250

淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、盐类、碱类酸类等腐蚀性介质

阀体

WCB

1Cr18Ni9Ti

CF8

1Cr18Ni12Mo2Ti

CF8M

球体

304

304

304

316

316

密封圈

F4/PPL

PTFE

PTFE

PTFE

PTFE

阀杆

304

304

304

316

316

阀体压力

PN1.6   PN2.5    PN4.0     PN6.4

◆主要连接尺寸和外形尺寸

型号

公称通径

尺寸(mm

L

D

D1

D2

H

b-f

z-φd

D0

Q41F-16C

15

130

95

65

45

60

14-2

4-14

108

20

140

105

75

55

64

14-2

4-14

120

25

150

115

85

65

90

16-2

4-14

165

32

165

135

100

78

105

16-2

4-18

180

40

180

145

110

85

150

16-3

4-18

240

50

200

160

125

100

190

16-3

4-18

240

65

220

180

145

120

195

18-3

4-18

320

80

250

195

160

135

215

20-3

8-18

350

100

280

215

180

155

250

20-3

8-18

400

125

320

245

210

185

280

22-3

8-18

500

150

360

280

240

210

320

24-3

8-23

600

200

400

335

295

265

370

26-3

12-23

800

Q41F-25C

40

180

145

110

85

160

16-3

4-18

240

50

200

160

125

100

205

20-3

4-18

270

65

220

180

145

120

215

22-3

8-18

350

80

250

195

160

135

230

22-3

8-18

400

100

280

230

190

160

270

24-3

8-23

500

125

320

270

220

188

300

28-3

8-25

600

150

360

300

250

218

340

30-3

8-25

900

200

400

360

310

278

400

34-3

12-25

1100

Q41F-40C

15

130

95

65

45

60

16-2

4-14

40

20

140

105

75

55

65

16-2

4-14

51

25

150

115

85

65

90

18-2

4-14

58

32

180

135

100

78

105

18-3

4-18

66

40

200

145

110

85

170

18-3

4-18

76

50

220

160

125

100

230

20-3

4-18

88

65

250

180

145

120

250

22-3

8-18

110

80

280

195

160

135

250

22-3

8-18

121

100

320

230

190

160

295

24-3

8-13

150

125

400

270

220

188

330

28-3

8-25

176

150

400

300

250

218

375

30-3

8-25

204

200

550

375

320

282

440

38-3

12-30

260
