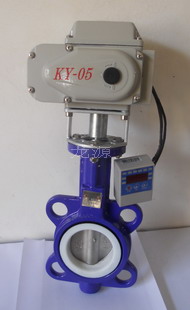

                                           KYZ-系列智能调节阀

一、产品用途

KY系列调节阀是智能电动阀,广泛应用于电力、化工、石油、冶金、建材、轻工等行业。参与自动调节系统中流量控制任务,调节阀接受计算机控制系统或电动单元组合仪表调节单元的给定信号。准确、稳定地将阀门定位于所期望的位置,完成流量的实时控制,如配上Q型电动操作器,可完成远程调节系统的手动—自动的无忧切换,及对被调节对象的远方手动操作。

二、产品特点

 科学地将微处理技术/机械/电气技术结合,发挥电子精度准确的优势。

   1.采用ATMTL89FLASH)系列单片机为核心的智能数字电路,抗干扰,工作稳定可靠。

   2.可视化的运行状态及阀位开度显示,提高了机构的实用性和操作性。

   3.客户可选择正(即给定信号增大,阀门开度增大)负(即给定信号减小,阀门开度减小)两种方式增强调节阀对现场环境的适应性。

   4.调节阀具有断信号保护功能。

   5.执行器顶部具有机械手动杆。

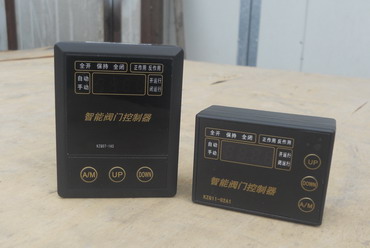

三、主要技术指标――智能调节模块

     1. 输入信号4-20mA  DC

2. 输入通道阻抗250

3. 基本误差   ±1.5%

4. 回差        1.5

5. 死区        0.5%

6. 电源  单相电压220V +10 –15%,频率50Hz

7. 使用环境温度:-10~+55

8. 相对温度:95%

四、工作原理

KY系列调节阀是以直流电机为原动力的位置伺服机构,其系统方框图下:

SD

电动单元组合仪表或计算机 系统

 4--20

mA

给定

Q型操作器

4--20

mA

给定

数字型智能电路

功率单元



J



          位置反馈信号

            4-20mA                      位置传感器           调节阀



如图所示,当调节阀给定输入端,有某确定值信号时,此信号与位置传感器的位置反馈信号进行运算比较,只要两信号的标变值不等即驱动直流电机转动,使阀门向开或关的方向转动。其转动方向总是朝减小两信号标变值的方向进行,当两信号标变值相等时(小于死区)阀门就准确稳定定位在给定信号相对应的位置开度上,给定信号变化阀门开度也跟随调整。

 因采用寿命长精密导电塑料电位器及数字智能电路,从尔保证基位是的随动精度。

五、外接线:给定反馈信号线缆建议采用屏蔽线或双绞线.(以说明书为准)

 打开机壳上盖,在其右上方有外接线缆端子排,接线如下:

1

2

3

4

5

6

7

8



     +   -      +  -

       给定      反馈                         AC220V 50Hz

       信号      信号       信号                  电源

       输入      输出       接点
