GTD气动执行器
一、气动执行器概述
GT型系列气动执行器是将压缩空气为动力,通过活塞齿条、齿轮的机械传动，以角行程输出扭距的气动执行器，产品外型小、重量轻、使用寿命长性能好。分为双作用和单作用（弹簧复位）。适用于角行程控制阀（球阀、蝶阀类）的开关和调节。也可用于其它需要回转的场合。
二、GT型系列气动执行器 特点及参数
基本设计：气动双活塞执行器、型号 GTD=双作用式、型号 GTE=单作用式(有弹簧返回)。
制造特点：超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
采用标准：执行器与阀门连接：四个或八个螺栓孔符合标准 DIN/ISO 5211，轴装配孔符合标准DIN 3337。可供选择的装配轴孔有多种形状尺寸选择 。执行器与控制阀连接：GTD/GTE100+350 符合标准 NAMUR或VDI/VDE 3845，GTD/GTE040+90 通过转接板连接。
执行器与信号盒连接：符合 VDI/VDE 3845。零件材料：壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。环境温度：-20 ～ 90O ℃
回转角度：双作用式=90度，单作用式=90度，标准执行器旋转轴角度从两端可调节 -5 ～ +5 度。
输出扭矩：3 ～ 10000Nm空气压力：2 ～ 8bar，最大 10bar。
附件：电磁阀、电气定位器、限位开关（有机械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）、手操机构。
三、GT型系列气动执行器 工作原理
双作用式
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母 (E)。反之压缩空气则从气口(A)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。
单作用式（弹簧复位）
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。
四、GT型系列气动执行器 解剖图及零配件
| 序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
|
| |||||
| 1 | 壳体 | 1 | 12 | 轴上O型圈 | 1 |
| 2 | 活塞 | 2 | 13 | 螺栓密封O型圈 | 1 |
| 3 | 旋转轴 | 1 | 14 | 活塞O型圈 | 1 |
| 4 | 端盖 | 2 | 15 | 端盖密封圈 | 2 |
| 5 | 弹簧/弹簧座 | 8-12 | 16 | 活塞导向环 | 2 |
| 6 | 下轴承 | 1 | 17 | 活塞轴瓦 | 2 |
| 7 | 弹性挡圈 | 1 | 18 | 端盖平垫圈 | 2 |
| 8 | 轴中垫圈 | 2 | 19 | 调节螺栓 | 2 |
| 9 | 上轴承 | 1 | 20 | 六角螺母 | 2 |
| 10 | 轴上平垫圈 | 1 | 21 | 内六角螺母 | 8 |
| 11 | 轴下O型圈 | 1 |
|
|
|

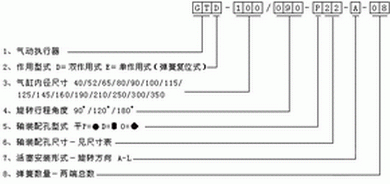

五、GT型系列气动执行器 型号编制说明
不断提升服务质量，精益求精，“真诚的服务”是嘉德永恒的主题。嘉德严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
嘉德产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高嘉德的服务质量。
客户采购清单请传真至 021-66525619，或来电咨询 021-66528888 021-66520586 021-56037070。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
