GTD气动对夹硬密封蝶阀

产品介绍

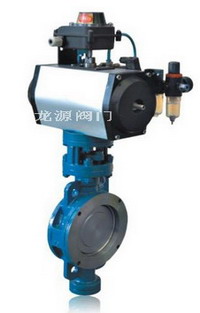

                                                    GTD气动对夹硬密封蝶阀
一、气动硬密封对夹蝶阀概述
     采用精密的J型弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、气动硬密封对夹蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、气动对夹金属密封蝶阀　执行机构
      采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、气动对夹金属密封蝶阀　附件选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
五、气动对夹式蝶阀主要性能规范

公称通径DN（mm）		40-1200
公称压力PN（MPa)		1.0		1.6
公称压力PS（MPa)	强度试验	1.5		2.4
	密封试验	1.1		1.76
材料\材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	四氟不锈钢
	填料	四氟柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类	醋酸类
	适用温度	-40℃～200℃（超该温度范围；订货时请注明）
执行器	型号	GT系列、SW系列、BAW系列
	气源压力	0.4-0.7Mpa

六、气动对夹硬密封蝶阀主要尺寸及执行器配置

公称通径DN(mm)	尺寸(mm)				执行器型号
公称通径DN(mm)	L	D1	H	Z-Φd	执行器型号
50	43	125	82	4-18	GT63/GT83K
65	46	145	95	8-18	GT83/GT83K
80	49	160	108	8-18	GT83/GT110K
100	56	190	125	8-23	GT110/GT127K
125	64	220	138	8-25	GT127/GT160K
150	70	250	198	8-25	GT127/GT160K
200	71	310	236	12-25	GT160/GT190K
250	76	370	276	12-30	GT190/GT210K
300	83	430	308	16-30	GT210/BAW17S
350	92	490	340	16-34	BAW17/BAW20S
400	102	550	374	16-34	BAW17/BAW20S
450	114	600	384	20-34	BAW17/BAW20S
500	127	660	448	20-41	BAW17/BAW20S
600	154	770	490	20-41	BAW20/BAW28S
700	165	875	542	24-48	BAW28/BAW28S
800	190	990	607	24-48	BAW28/BAW35S
900	203	1090	665	28-54	BAW28/BAW35S
1000	216	1210	731	28-58	BAW35/BAW40S
1200	254	1420	842	32-58	BAW35/BAW40S

七、订货须知
1、请在订货时提供详细口径规格、交货地址、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电时常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），可选防爆型。
