AW气动三通法兰球阀
                                                AW系列气动三通球阀

一、产品概述

    三通球阀分LTL型三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。T型三通球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。远距离对阀门进行自动化控制,提高生产效率,节约人力资源、时间和安全性。

二、产品特点

采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性强,设计实现了轻量化。
结构形式分L型和T型,L型三通球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。
使用寿命长,流通能力大,阻力小。

三、采用标准

项目名称

采用标准

 设计制造验收

 GB/T12237-2007

 阀门结构长度

 GB/T12221-2005

 阀门法兰连接

 GB/T9113-2010

 阀门检验

 GB/T13927-2008

四、性能参数

产品名称

三通球阀(T型)

连接形式

法兰式、螺纹式

公称通径

DN15-DN300

公称压力

 PN16

试验压力

壳体试验:公称压力×1.5

密封试验:公称压力×1.1

外表喷涂

不锈钢本体,其它材质喷漆

驱动形式

手柄、蜗轮、电动、气动

适用温度

-30160

适用介质

水、油、气、盐酸类、醋酸类

五、零部件可选材料

零件名称

可选材料

阀体、压盖

不锈钢(CF8/CF8M/CF3M)、铸钢WCB

球芯

不锈钢(CF8/CF8M/CF3M)、铸钢WCB

阀座

PTFE

阀轴

不锈钢416SS 不锈钢316SS 不锈钢304SS 碳钢45#镀镍磷

紧固件

不锈钢、碳钢

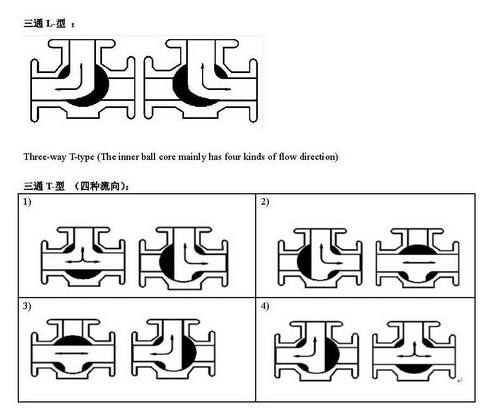

流通示意图

六、Q45F三通球阀(T型)主要连接尺寸

规格

L

L1

D

D1

D2

b-f

Z-Фd

H

W

mm

in

DN15

1/2"

150

75

95

65

45

14-2

4-14

95

115

DN20

3/4"

160

80

105

75

55

14-2

4-14

110

130

DN25

1"

180

90

115

85

65

14-2

4-14

120

150

DN32

1 1/4"

200

100

135

100

78

16-2

4-18

144

190

DN40

1 1/2"

220

110

145

110

85

16-3

4-18

152

230

DN50

1"

240

120

160

125

100

16-3

4-18

182

240

DN65

2 1/2"

260

130

180

145

120

18-3

4-18

193

280

DN80

3"

280

140

195

160

135

20-3

8-18

217

310

DN100

4"

320

160

215

180

155

20-3

8-18

245

330

DN125

5"

380

190

245

210

185

22-3

8-18

282

600

DN150

6"

440

220

280

240

210

24-3

8-23

319

800

DN200

8"

550

260

335

295

265

26-3

12-23

380

1000

DN250

10"

670

310

405

355

320

30-3

12-25

460

1200

DN300

12"

720

370

460

410

375

30-3

12-25

520

1500

七、安装注意事项

1、确定三通球阀的类型(L型或T型)与工况需求相符。

2、取掉法兰端的护盖,清理内腔无杂质、异物。

3、与管道安装连接前,须清除管道中残存的焊渣和杂质。

4、安装过程中,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

5、本阀不受介质方向限制,安装在水平或垂直方向的管道上,应预留手动操作及维修空间。

6、管道安装点不可有低垂或者承受外力的现象,应用管道支架或者支撑物来消除管线的偏离。

7、阀门与管道法兰之间需安装密封垫。

8、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

八.操作使用说明

1、操作前请确认管路和阀门已被清洗过。

2、操作机构带动阀杆、球体,顺时针旋转1/4圈(90°)时,阀门换向;逆时针旋转1/4圈(90°)时,阀门复位。

3、阀门运行一段时间后,若填料压盖处有微泄发生,将压紧螺母适当拧紧,泄漏即会消除。
