QT型电动执行器
一、产品简介：
QT 系列回转阀门电动装置是一种独立式部分回转产品。它适用于控制蝶阀、球阀、旋塞阀等做 90 °回转的阀门。它可以现场操作也可远距离控制。该产品可广泛地应用于石油化工、冶金、船舶、轻工食品、造纸、建筑、市政工程、火电水电等使用管道阀门的工业领域。
QT 系列产品的技术性能符合 JB/T8528 - 1997 《普通型阀门电动装置技术条件》的规定，并且符合相关的国家标准和行业标准规定。

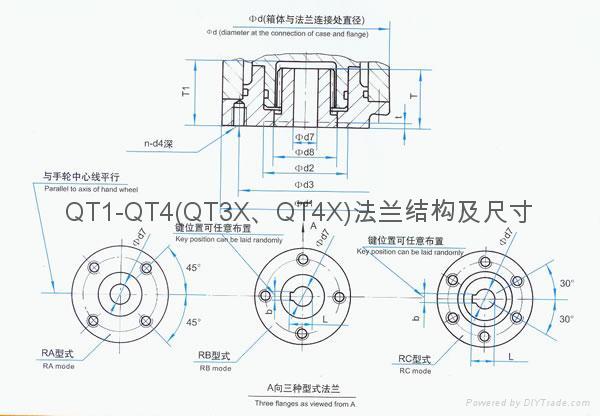

QT 系列产品的基本型为户外型，其防护等级为 IP67。产品也可制成防爆型，防爆型的基本技术参数和法兰结构尺寸与本样本内容相同。
二、产品特点：
6.具有可调整的阀门终端机械限位机构
7.手／电动切换机构为半自动电动优先型式可保证操作安全可靠
8.具备理想的户外性能
9.法兰连接型式多样，输出轴内置阀杆接头，产品安装拆卸万便
三、产品技术参数：
◆QT1～QT4含QT3X、QT4X（380V三相电动机）
| 型号 | 规格 | 输出转矩 | 输出转速 | 电机参数 | 运行时间 | 参考重量（ kg ） | |
| 参考功率 | 额定电流（ A ） | ||||||
| QT1 | QT5-1 | 50 | 1 | 0.025 | 0.35 | 15 | 9 |
|
| QT10-1 | 100 |
| 0.04 | 0.45 |
| 10 |
| QT2 | QT15-1 | 150 | 0.04 |
| 12 | ||
| QT20-1 | 200 | 0.05 | 0.65 | 13 | |||
| QT3 | QT30-0.5 | 30 | 0.5 | 0.04 | 0.56 | 30 | 17 |
| QT30-1 | 1 | 0.06 | 0.57 | 15 | 17 | ||
| QT50-0.5 | 500 | 0.5 | 0.09 | 0.83 | 30 | 18 | |
|
| QT50-1 |
| 1 | 0.12 | 1.20 | 15 | 18 |
| QT4 | QT60-0.5 | 600 | 0.5 | 0.12 | 0.85 | 30 | 22 |
| QT60-1 | 1 | 0.18 | 1.20 | 15 | 22 | ||
| QT80-0.5 | 800 | 0.5 | 0.18 | 30 | 25 | ||
| QT80-1 | 1 | 0.25 | 1.90 | 15 | 25 | ||
| QT100-0.5 | 1000 | 0.5 | 0.25 | 30 | 25 | ||
| QT3X | QT120-0.3 | 1200 | 0.3 | 0.12 | 1.2 | 45 | 38 |
| QT4X | QT250-0.3 | 2500 | 0.3 | 0.25 | 1.90 | 45 | 51 |
◆产品技术参数：QT1～QT4 含 QT3X 、 QT4X （ 220V 单相电动机）
| 型号 | 规格 | 输出转矩 | 输出转速 | 电机参数 | 运行时间 | 参考重量（ kg ） | |
| 参考功率 | 额定电流（A） | ||||||
| QT1 | QT04-0.9 | 40 | 0.9 | 0.01 | 0.20 | 17.5 | 6 |
| QT06-0.9 | 60 | 0.015 | 0.25 | 9 | |||
| QT09-0.9 | 90 | 0.025 | 0.30 | 10 | |||
| QT2 | QT15-0.7 | 150 | 0.7 | 0.04 | 0.80 | 20.6 | 12 |
| QT19-0.7 | 190 | 0.04 | 0.80 | 13 | |||
| QT3 | QT28-0.6 | 280 | 0.6 | 0.04 | 0.80 | 26.3 | 17 |
| QT38-0.6 | 380 | 0.06 | 1.20 | 18 | |||
| QT50-0.6 | 500 | 0.09 | 1.60 | 19 | |||
| QT4 | QT60-0.5 | 600 | 0.5 | 0.09 | 1.60 | 29.4 | 22 |
| QT80-0.5 | 800 | 0.18 | 3.20 | 23 | |||
| QT100-0.5 | 1000 | 0.20 | 3.60 | 25 | |||
| QT3X | QT120-0.2 | 1200 | 0.2 | 0.09 | 1.60 | 80 | 38 |
| QT4X | QT250-0.2 | 2500 | 0.17 | 0.20 | 3.60 | 90 | 51 |
四、可选功能 ：
• 4 — 20mA Dc 阀位反馈信号
• 增设电气模块具有自动调节功能
• 增设限位开关提供控制用无源接点
• 实现整体型控制，具备现场／远控转换功能和现场开、关、停控制功能
• 内置电机热保护元件
• 电气控制腔内置空间加热器
• 输出轴转角大于或小于 90 °控制
• 其它特殊功能要求
