◆设计特性:
■可选用多种螺纹标准;
■采用ISO5211平台设计
■阀杆与阀体之间防静电装置
■阀杆防爆出装置设计
应用标准
■设计依据: ASME B16.34,API 608
■壁厚:ASME B16.34 Class 400
■管螺纹连端: ASME B1.20.1,BS21,DIN 2999/259,BSPISO7/1,ISO 228/1 JIS B 0203
■检测与测试:API 598,EN12266
规格说明
■工作压力:1000WOG
■温度范围:-40－200℃
◆气动三通球阀工作原理

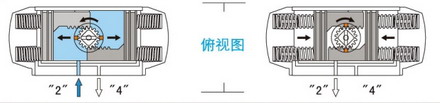

双作用执行器
气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动
气动三通球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动

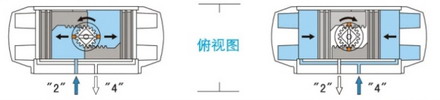

单用作执行器
三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动
气动三通球阀关闭：失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动
◆气动三通球阀 参数
| 气动执行器 | 双作用、单作用 |
| 驱动气源 | 4-7bar压缩空气 |
| 气动附件 | 限位开关、定位器、电磁阀 过滤减压阀、手轮机构 |
| 公称通径 | DN15-100mm |
| 公称压力 | 1.6-6.3MPa |
| 适用温度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
| 连接方式 | 螺纹式 |
| 阀体结构 | 三通L型、三通T型 |
| 阀体材质 | 304、316、316L |
| 阀板材质 | 304、316、316L |
| 阀座衬里 | PTFE、PPL |
| 适用介质 | 蒸汽、水液，气体等 |

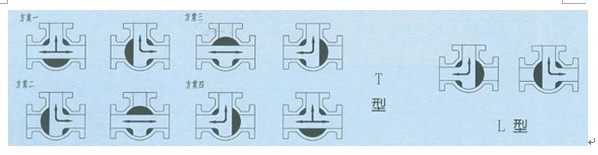

◆流向图：
◆外形图：
◆外形尺寸：
| 通径(mm) | 英寸 | 压力(Mpa) | 尺寸（mm） | |||
| L | D | H | ¢DN | |||
| 8 | 1/4 | 1.6 2.5 4.0 6.3 | 79 | 11 | 67 | NPT BSP PT DIN |
| 10 | 3/8 | 79 | 11 | 67 | ||
| 15 | 1/2 | 79 | 11 | 67 | ||
| 20 | 3/4 | 88 | 15 | 78 | ||
| 25 | 1 | 108 | 20 | 94 | ||
| 32 | 1 1/4 | 124 | 25 | 104 | ||
| 40 | 1 1/2 | 135 | 32 | 117 | ||
| 50 | 2 | 164 | 40 | 132 | ||
不断提升服务质量，精益求精，“真诚的服务”是嘉德永恒的主题。嘉德严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
产品介绍，技术交流，非标产品设计，疑难解答。
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
嘉德产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高嘉德的服务质量。
客户采购清单请传真至 021-66525619，或来电咨询 021-66528888 021-66520586 021-56037070。
收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
