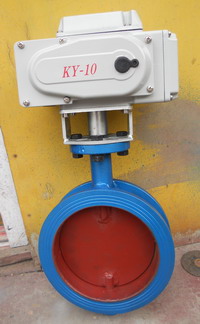

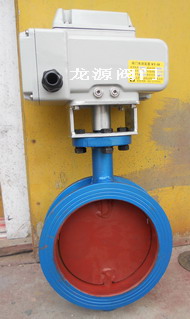

电动对夹通风蝶阀
◆通风蝶阀应用范围：
通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
◆通风蝶阀结构特点：
1、通风蝶阀设计新颖、结构合理，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
| 品牌：龙源 | 密封形式：其他 | 形态：蝶式 |
| 型号：D71W-1C | 连接形式：对夹 | 驱动方式：手动、电动、气动 |
| 适用介质：氨气,氮气,氢气,空气 | 标准：国标、非标 | 类型(通道位置)：直通式 |
| 工作温度：高温 | 公称通径：DN100-DN2000mm | 材质：铸钢 |
| 部件及配件：执行器 | 压力环境：低压 | 流动方向：双向 |
◆通风蝶阀标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
◆主要技术参数：
| 公称通径 | DN(mm) | 50～2000 | ||
| 公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
| 试验压力Ps(MPa) | 强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | ≤1.5％泄漏量 | |||
| 适用介质 | 煤气、含尘气体、烟道气等 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
◆通风蝶阀零件材料与工况：
| 零件名称 | 材料 |
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、2Crl3、不锈钢、铬镍钼钛钢 |
| 填料 | 柔性石墨 |
◆蝶阀密封材料选用和适用温度：
| 材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钢 | |
| 代号 | WCB | LCB | WC6或WC9 | C5或C12 | 铬Cr-18型、304、316 | 12CrMoV |
| 耐最高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
| 耐最低温度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
| 适用工作温度 | ≤ 25℃ | ≤345℃ | ≤595℃ | ≤ 650℃ | ≤600℃ | ≤560℃
|
