电动调节型风阀

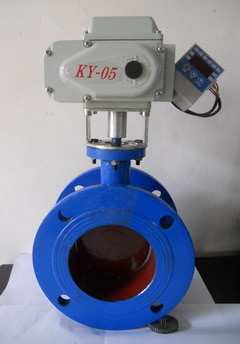

                                                 电动调节通风蝶阀

产品用途:

该阀广泛应用于通风除尘系统,对含尘气体,煤气管道、通风净化装置、烟气管道等作为流量调节和节流用。该阀门采用优质耐磨材料焊接而成,具有耐磨性好、体积小、流通能力大、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便,特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。

主要性能:
公称压力:0.1Mpa
适用温度:-10~300-20~420-30~500
驱动方式:手动、电动、气动、液动、电液动
适用介质:含尘烟气、空气、煤气及含尘气体
低泄漏率:<1%
泄漏率:普通型<3%
驱动方式:蜗轮传动、电动、气动、液动



 电动通风蝶阀技术参数:

公称压力

适用温度

适用介质

泄漏量

介质流量

0.05MPa

-30~500℃

粉尘、含尘气体

≤3%

≤25m/s



◆外形尺寸

DN

法兰外径

螺栓分度圆

L

L1

L2

n-Фd

法兰厚度

300

405

370

120

716

220

8-12

10

350

455

420

140

786

240

8-14

10

400

505

470

140

924

270

12-18

10

450

570

530

160

999

295

12-18

10

500

620

580

160

1079

325

12-18

10

600

720

680

180

1140

380

16-18

12

700

820

780

180

1240

430

16-18

12

800

920

880

200

1350

490

16-18

12

900

1040

990

200

1450

540

16-18

14

1000

1140

1090

220

1550

590

20-18

14

1100

1240

1190

220

1800

640

20-18

14

1200

1340

1290

240

1900

690

20-18

14

1300

1440

1390

240

2020

760

20-18

16

1400

1540

1490

260

2120

810

24-18

16

1500

1640

1590

260

2220

860

24-18

16

1600

1740

1690

280

2390

980

24-18

16

1700

1840

1790

280

2590

1030

28-22

16

1800

1940

1890

300

2709

1096

28-22

16

1900

2040

1990

300

2826

1146

32-22

16

2000

2150

2090

320

2926

1196

32-26

16
