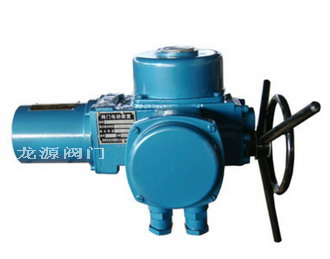

802阀门电动执行机构

一、产品简介：

802回转阀门电动装置对用户安装，调试，检修十分方便，节省安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65（最高为67）。一体式传动结构设计。当输出转矩达到5000Nm时，仍保持减速机构置于同一个密封外壳内，无需另外增加蜗杆蜗轮或圆柱齿轮减速器。因而802系列具有可靠性和密封性能。

二、产品特点：
1.传动机构的一体型设计，使产品具有体积小和简洁的外观。
2.所有结合部位均有密封措施，防护等级可达IP68(GB4208-93。
3.输出转矩100Nm-80000Nm。
4容易调整的行程控制机构。
5.安全可靠、无切换手柄的全自动手／电动切换。
6.多种设计满足不同需要：户外型、防爆型、整体型、调节型。
7.连接尺寸、输出性能及电气接线等可根据用户的需要定制。

三、产品参数：

电源	380VAC / 3相 / 50Hz ,
	220VAC / 单相 / 50Hz
输出转矩	100N.m～12000N.m
输出转速	7.5～30 S/90deg
行程范围	90°±10°
防护等级	外壳额定防护等级为尘密、防喷水的IP65（GB4208-84）防护等级，也可提供IP67、IP68防护等级外壳。
防爆等级	ExdIIBT4（GB3836.1-84，GB3836.2-84）
环境温度	- 30 ～ + 70 °C
提供机型	基本型 （配备电机、行程和转矩开关等） 整体开关型 （基本型上增加一体式电气控制箱，提供电机起动、保护及开关量信号的输入/输出） 整体调节型 （在开关型上增加伺服操作单元，处理4~20mA信号的输入/输出）
手动    操作	802电动和手动操作实现自动切换，没有离合器及切换手柄。手动操作时，只需按照阀门运行方向转动手轮即可。甚至在电机运转时，仍可以转动手轮而不会发生危险。

 四、技术参数：

电机(380VAC/3相/50Hz)		最大阀杆直径（mm）	手轮圈数	参考重量（Kg）
参考功率	额定电流
kW	A	mm		kg
0.03	0.32	Ø24	22	36
0.03	0.32
0.06	0.6
0.06	0.6
0.09	0.7
0.18	1.2	Ø43	19	56
0.18	1.2
0.37	2.3
0.18	1.2
0.37	2.3
0.55	2.3	Ø55	17	100
0.75	2.8
0.75	2.8
1.10	4.3	Ø85	49	203
