天津市龙源电动阀门
动态平衡球阀
                                      KY系列恒压差动态电动调节阀
产品概述:
      电动动态平衡阀是一种动态平衡与电动调节同步执行的特殊阀门。水力自动调节部分可根据不同的压差来自动调节阀芯的开度。其阀芯也是由可调部分和水力自动调节部分组成。可调部分的开度依实际需要随时进行电动调节;这种类型的平衡阀经过简单的初始设定后,即可完全适应水力系统的变化,实现动态平衡水力系统的目的。
产品优点:
1.
稳定:末端设备的流量变化不受系统压力波动的影响,流量变化不相互干扰。

2.节能:较传统的系统节能6-20%

3.高效:大大地缩短了调试时间,系统运行提高效率。

4.舒适:调控温度精度准,比传统变流量系统更舒适。

工作原理:

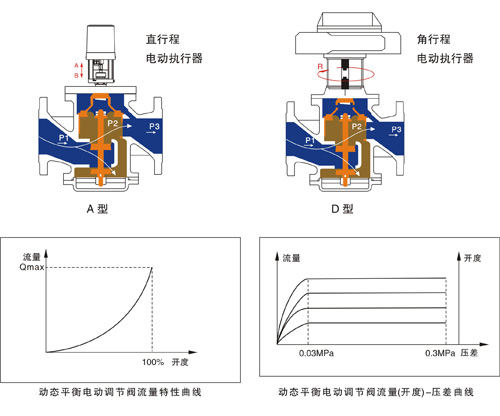

如下图所示,在系统负荷波动较大的变流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化:
、当进口压力P1升高时,(P1-P2)增大,这时电动阀阀芯向上运动,使P1P2间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2)减小,这时电动阀阀芯向下运动,使P1P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2P3间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能;
、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动(或角行程电动执行器接受控制信号使阀轴延R向旋转)时,P2P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的,没有偏离。因此这种电动调节阀较传统的电动调节阀具有好的调节特性。


参数表:

DN

L

H

压差范围MPa

流量范围m2/h

20

100

128

30600

0.11.5

25

120

128

30600

0.22.9

32

180

332

30600

0.54.7

40

200

321

30600

17.7

50

230

362

30600

212.1

65

290

415

30600

320.4

80

310

450

30600

530.8

100

350

530

30600

1045.3

125

400

560

30600

1570.7

150

480

700

40800

20101.8

安装场所:
一、室内安装的注意事项
  1.属非防暴产品,所以不要安装在有爆炸性气体的地方。
  2.安装在有水等飞溅物的地方时建议加装保护盖。
  3.请预留接线,手动操作和维护空间。
二、室外安装的注意事项
 1.安装应避免雨水和阳光直射,需要安装保护盖。 阳光直射会导致机器内部的温度上升,雨会导致橡胶垫老化及耐候性等问题。
 2.环境温度: 驱动装置环境温度在-3060范围内。   环境温度为零度以下时,在机内加装除湿加热器。
三、流体温度条件: 与阀门配套使用时,流体热量会传导到驱动装置,驱动装置温度将升温。
   流体温度属高温时,与阀门连接的支架要作特别处理(须使用高温支架)
     标准支架 流体温度+70以下标准支架。 高温支架 流体温度+70以下高温支架。
