◆性能参数:
1.阀体材质:304、316、316L 密封:F4 压力:1.6, 2.5, 4.0 MPa 温度:-20-150℃
2.电源可选:220VAC50Hz,380VAC50Hz,
3.控制原理:智能调节型(Z型): in:4-20mA,out: 4-20mA, 电源220VAC
开关型标准型(E型),无源触点型(S型),开度信号型(R型) 详见使用说明书
◆产品特点:

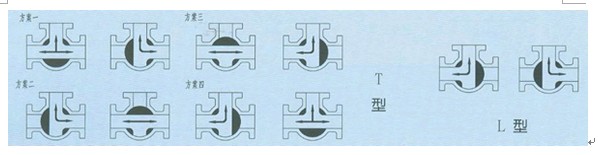

1. 三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
◆主零件材质:公称通径:DN15~200mm 1/2″~8″ 公称压力:PN1.6~4.0MPa CLASS:150Lb
零件名称 | 材质 | |
GB | ASTM | |
阀体、阀盖 | WCB | A216-WCB |
密封圈 | PTFE对位聚苯 | PTFE对位聚苯 |
球体 | 1Cr18Ni9Ti | SS 304 |
阀座、阀杆 | 2Cr13 | A216-416 |
双头螺栓 | 35CrMoA | A193-B7 |
◆主要性能规范:
公称压力 | 试验压力 | ||
壳体 | 高压液密度 | 低压气密度 | |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
CLASS150 | 3.0 | 2.2 | |
适用工况 | 适用介质 | 水、油品、气等非腐蚀截至和酸碱腐蚀介质 | |
适用温度 | -28~150℃ | ||
应用范围 | 连接法兰 | JB79-59、GB9113、HG20592-97、ANSIB16.5 | |
检验试验 | GB/T9092-99、API598 | ||
其余制造规范均按本厂标准 |

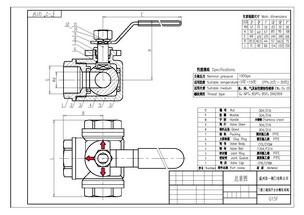

◆主要外形与连接尺寸:
公称压力 | 主要尺寸 | 公称通径 | |||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
1.6MPa | L | 150/165 | 150/180 | 180/185 | 200 | 220/240 | 240/250 | 260 | 280 | 320 | 380 | 440 | 550/580 |
2.5MPa | L1 | 75/82.5 | 75/90 | 90/92.5 | 100 | 110/120 | 120/125 | 130 | 140 | 160 | 190 | 220 | 275/290 |
4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
CLASS 150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
其余的法兰尺寸请参阅样本《主要外形及连接尺寸表》 |
