天津市龙源电动阀门
电动卫生级快装球阀

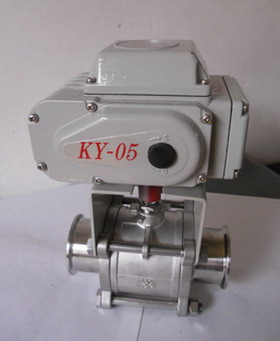

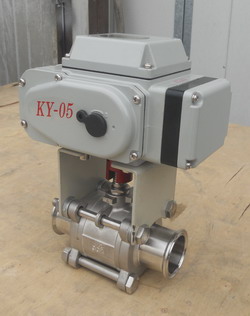

                                                                电动快装球阀

简介:

 电动卡箍球阀(快装)绕垂直于通道轴旋转90°的阀门,其由回转型角行程电子式电动执行器和O型片式球阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCSPLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。适用于PN1.04.0MPa,工作温度-29180(密封圈为增强聚四氟乙烯)-29300(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点
1
.流体阻力小,是所有阀类中流体阻力最小的一种,以AC220VAC380VDC24V电源电压作动力,接受(4-20mA0-10mA1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2
.采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3
.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
主要零件材料:

序号NO.

零件名称

材质

不锈钢

碳钢

1

阀体

不锈钢CF8M

碳钢WCB

2

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

3

阀盖

不锈钢CF8M

碳钢WCB

4

球体

不锈钢SS316

不锈钢SS304

5

阀杆

不锈钢SS316

不锈钢SS316

6

螺母

不锈钢SS304

FCD45

7

垫圈

不锈钢SS304

FCD45

8

手柄套

塑料

塑料

9

手柄

不锈钢SS304

不锈钢SS304

10

阀杆螺母

不锈钢SS304

B7

11

垫圈

不锈钢SS304

不锈钢SS304

12

填料压盖螺母

不锈钢SS304

FCD45

13

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

14

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

15

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

16

螺栓

不锈钢SS304

B8
